支架式层流罩是什么?

文章来源:http://www.jiejingfang.com/  2015年06月01日  点击数:2156

支架式层流罩是什么?

一、支架式层流罩安全常识

1.支架式层流罩产品特点和用途

支架式层流罩是一种提供局部高洁净度工作环境的通用性较强的净化设备。它可根据不同的工艺要求,灵活、方便地将单个或多个风机过滤单元组合成不同形式、规格、洁净度等级的净化区域。

本产品除可供医疗机构用于局部工作环境净化以外,还适用于非医疗器械行业如: 电子、机械、仪器仪表、制药、航空航天、国防、食品饮料、涂装印刷、化工、农业技术、生物工程、大专院校、实验室等各种行业及科研领域。


支架式层流罩


2.支架式层流罩使用环境和条件

温       度

:5℃~40℃;

相 对  湿 度

:不大于85%(不凝露);

大 气  压 力

:86kPa~106kPa;

最大尘埃浓度

:3500粒/L(尘埃粒径不小于0.5mm);

电       源

:AC 220V±22V,1Φ, 50Hz±1Hz。


3.支架式层流罩安全事项

(1)基本安全事项

●本属室内使用型,请不要在室外使用。

●请不要用有机溶剂擦拭,以免伤及涂层或损坏本产品。对不锈钢部位用适当的消毒剂消毒后擦试干净,以免对其产生腐蚀。

●本产品不具有防爆能力,严禁在易燃易爆的环境中使用。

●本产品应置于平整的地面上,并远离有外界气流干扰的区域。

●禁止用于下列场所:低温、高温、高湿、结露、多尘、油雾、化学腐蚀的地方。

●禁止用水冲洗,以免损坏本产品或造成对人身伤害。

●本产品在安装就位时,应留有维修空间。

(2).电气安全事项

●必须先将本产品就位固定,再进行通电作业。

●开机运行前,请再确认本产品的额定电压、频率与输入电源的参数是否相符,以免损毁电气元器件,甚至引发火灾。

●必须对本产品实施可靠的接地作业,才能保证其安全使用。

●严禁用户擅自改装本产品电气线路。

●请不要将重物放在电源引线上、不要夹压电源引线,以免因电源引线破损而引发火灾、触电。

●长期停用时,请切断供电电源。

(3).运行安全事项

●禁止在一分钟内反复操作各类开关,以免因频繁动作而损坏控制器件。

●对配置紫外灯的产品,开启紫外灯时人员必须远离,以免造成人身伤害。

●当本产品在使用过程中出现异常情况时,应首先停止运行并切断电源,再通知专业人员检修,也可与经销商或本公司联系。

iwuchen支架式层流罩

二、支架式层流罩技术性能

名称

支架式层流罩

性能参数

出风面风速

≥0.3m/s

≥0.3m/s

噪音

≤58dB(A)

≤58dB(A)

电气参数

电源

220V/50Hz

220V/50Hz

照明

20W*2

20W*2

最大功耗

0.5KW

0.5KW

安全

性能

绝缘电阻

≥2MΩ

≥2MΩ

抗电强度

1500V/1min,无击穿与闪络现象

1500V/1min,无击穿与闪络现象

几何参数

外形尺寸

见结构示意图(一二)

见结构示意图(三)

高效过滤器规格

1170×570×70mm

1170*570*70

高效过滤器数量

2

2


三、支架式层流罩结构特征与工作原理

1.支架式层流罩结构特征

如图结构示意图所示,支架式层流罩主体采用支架式结构,主要由净化单元、不锈钢支架(铝型材支架)及围挡等构成。

支架式层流罩的的结构特征具体体现在以下几个方面:

⑴ 利用三档调速开关,调节风机转速,以获得不同的风量,从而实现经济实用的最佳效果。

⑵ 高效过滤器(HEPA)则由长纤维过滤纸与铝合金外框构成,具有初阻力小、容尘量大、过滤效率高(99.995%)、使用寿命长、便于更换等特点。

⑶ 支架由不锈钢方管(铝型材)组装而成,支架下端装有带可调节型支撑脚。

⑷ 支架式层流罩四周为由静电薄膜,能有效地避免外部气流对内的干扰。

 支架式层流罩

                                                                       图一

层流罩

                                                                      图二

 支架式层流罩

                                                           图三  支架式层流罩结构示意图

2.支架式层流罩工作原理

 环境空气利用低噪声离心风机,将空气压往高效空气过滤器,进行过滤,使得具有一定洁净度、一定风速的空气进入需要净化的工作区域内,且将该洁净区域内的尘埃带走,形成高洁净度环境。


四、支架式层流罩安装调整

支架式层流罩安装地点的地面应平整、光洁、不起尘。

应置于洁净厂房或较清洁的环境内。

使用场所应远离尘源、震源。

对于新安装的支架式层流罩,在使用之前通过对调整脚的调整,使出风面处于水平状态。

在通电之前,必须仔细检查插座的实际电源参数是否与支架式层流罩指定的电源参数相符。


五、支架式层流罩使用操作

对于新安装的或长期未使用的支架式层流罩,在使用之前必须用吸尘器或不产生纤维的工具认真进行清洁工作。

在通电之前,必须仔细检查实际电源参数是否与本产品指定的电源参数相符。

为了保证净化区域的洁净度,每次使用之前应提前20分钟开机。

    应尽量减少操作人员对支架式层流罩洁净区的影响,进行操作的人员都应穿戴成套的洁净服,并尽量避免作大幅度激烈动作。

严禁将易于产尘的物品带入工作区域内。

移动或维护时应注意避免损坏围帘。

一般正常工作情况下,应将调速置于低档;经长期使用后,净化区域的洁净度会逐渐降低,当风速达不到0.30m/s时,应调至高一档。


六、支架式层流罩故障分析与排除

故障现象

故 障 原 因

对    策

自动跳闸

风机卡死导致电动机堵转,或者线路有短路。

调整风机轴位置,或者更换叶轮和轴承,检查线路是否完好。

对照电路图,逐点检查线路、元器件对外壳的绝缘电阻,修复绝缘故障部位。

风速较低

高效过滤器失效。

 更换高效过滤器。

风机不转

风机电源熔芯已熔断。

更换熔芯。

注:经过上述处理后,若仍不能奏效,请与经销商联系,或直接与本公司联系。


七、支架式层流罩运输、贮存

支架式采用聚乙烯薄膜袋进行简易包装。整个包装不具有防震、防湿能力。所以,在搬运、贮存时,不得有强烈的冲击,不得直接处于水淋、水溅的环境之中,以免造成损坏、锈蚀。

在包装状态下的贮存周期不得超过180天。


八、支架式层流罩开箱及检查

1.开箱时,应文明作业,不得有粗暴、野蛮的动作,以免伤及箱内层流罩或造成人身伤害。

2.开箱后,首先请确认本产品是否为所订产品,然后对装箱清单内容仔细检查是否有缺件,各部件是否有因运输造成的损坏现象,如发现损坏请在收到本产品壹周内与本公司联系。

3.出现自行改装现象,则不在质保范围之内。


九、支架式层流罩维修与保养

1. 定期(一般为每月1~3次)用风速仪测定高效过滤器出风面风速。当实测的风速低于0.30m/s时,应查明原因(是否有泄漏、高效过滤器是否失效等)。若高效过滤器已失效,则应更换新的高效过滤器。

2.更换高效过滤器时,首先卸下净化单元的箱体,然后将失效的高效过滤器取出,换上新的高效过滤器,并将净化单元的箱体装回原位。

3.更换高效过滤器时需注意以下事项:

处理(拆箱、搬运及安装等)新的高效过滤器时,应特别小心,千万不要触破滤纸。

安装前需仔细检查高效过滤器是否因运输等原因而出现漏洞(将过滤器对着亮处,以肉眼查看)。

安装高效过滤器时,高效过滤器上的箭头标记应指向地面。

4.对于电气方面的维护保养,应由电气方面的专业技术人员根据本产品的电原理图及电气接线图进行。

5.检修前应先切断电源。



十、支架式层流罩附图

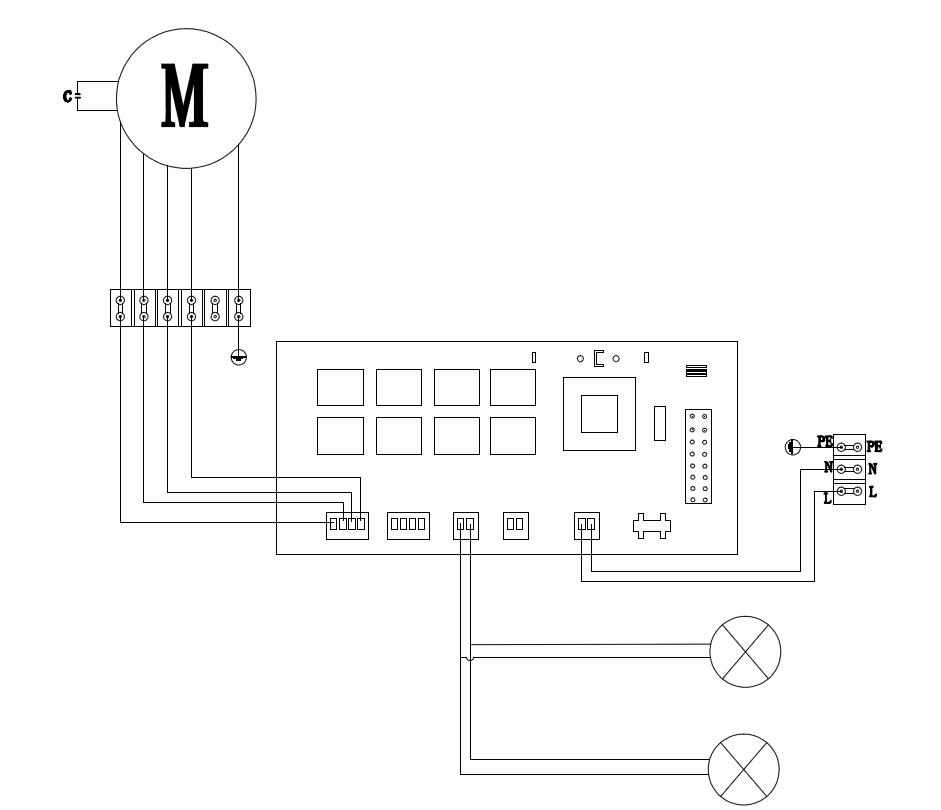

对于涉及电气方面的检查修理与维护保养,应由电气方面的专业技术人员根据本产品的电路图进行作业。


ffu层流罩
                                                     支架式层流罩电路图
