FFU标准尺寸及设计标准说明
FFU标准尺寸及设计标准说明
常用4*2的FFU标准尺寸如下：
|
产品名称 |
技术参数 |
备注 |
|||||
|
标准风量 |
FFU尺寸（mm） |
高效尺寸（mm） |
过滤效率 |
材质 |
功率（W） |
||
|
FFU（AC） |
900CMH |
1175×575×340 |
1170×570×69 |
H13、H14、U15、U16 |
冷板外壳 |
185 |
|
|
SUS430 |
|||||||
|
铝板外壳 |
|||||||
|
1800CMH |
1175×1175×340 |
1170×1170×69 |
H13、H14、U15、U16 |
冷板外壳 |
330 |
|
|
|
SUS430 |
|||||||
|
铝板外壳 |
|||||||
|
FFU（DC或EC） |
900CMH |
1175×575×340 |
1170×570×69 |
H13、H14、U15、U16 |
冷板外壳 |
98 |
|
|
SUS430 |
|||||||
|
铝板外壳 |
|||||||
|
1800CMH |
1175×1175×340 |
1170×1170×69 |
H13、H14、U15、U16 |
冷板外壳 |
190 |
|
|
|
SUS430 |
|||||||
|
铝板外壳 |
|||||||
常用4*4的FFU标准尺寸介绍：
|
4x4 AC交流FFU 技术参数表 |
||||||
|
模块尺寸 |
|
|
mm |
|
1200(L) X 1200(W) |
|
|
外观尺寸(不含主滤网) |
|
mm |
|
1174(L) X 1174(W) X 300(H) |
||
|
电源 |
|
|
|
|
AC 1PH 220V 50Hz |
|
|
风量(设定点Hi档) |
|
m3/min |
|
30 ± 10% |
|
|
|
风量范围 |
|
|
m3/min |
|
26/30/38 ± 10% |
|
|
风速 |
|
m/s |
|
0.3/0.35/0.45 ± 10% |
|
|
|
马达风扇 |
马达 |
|
|
|
三段变速（Lo/Me/Hi） |
|
|
|
|
|
AC感应式内转子马达，内附温度保护开关功能 |
|||
|
马达轴承保固寿命 |
|
|
60000Hr |
|
||
|
电谐波 |
|
|
|
A THD 15%以下 |
||
|
叶片数量 |
|
|
|
9 |
|
|
|
风扇型式 |
|
|
|
后倾式，防腐蚀塑钢风扇 |
||
|
经动平衡 |
|
|
|
G2.5级 |
|
|
|
全静压(设定点Hi档) |
|
Pa |
|
210 |
|
|
|
机外静压 |
|
|
Pa |
|
100 |
|
|
滤网压损 |
|
|
Pa |
|
120 |
|
|
消费电力 (设定点Hi档) |
|
W |
|
235 |
|
|
|
额定电流 (设定点Hi档) |
|
A |
|
1.1 |
|
|
|
噪音(设定点Hi档)(主滤网正下方 1.5m, A scale) |
|
dB |
|
56 ± 3.0 |
|
|
|
|
尺寸 |
mm |
|
1170(L) X 1170(W) X70(D) |
||
|
|
集尘效率 |
|
|
对于0.3μm粒子 , 达 99.99%以上 |
||
|
|
|
对于0.1μm粒子 , 达 99.9995%以上 |
||||
|
主滤网 |
定格处理风量 |
|
|
HEPA |
30.0CMM@98PA |
|
|
(附) |
压损值 |
|
ULPA |
30.0CMM@117PA |
||
|
|
框架 |
|
|
|
阳极处理铝框 |
|
|
|
保护网 |
|
|
|
白色烤漆网(双面) |
|
|
|
气密胶 |
|
|
|
PU胶 |
|
|
|
下游释放气体 |
|
|
|
不含氨离子(NH4+) |
|
|
|
FM防火等级 |
|
|
FM认证通过 |
||
|
箱体振动值 |
|
|
μm |
|
35μm |
|
|
重量 |
|
|
kg |
|
52 |
|
|
连接 |
电源 |
|
|
端子台(R.S.E) |
|
|
|
群组 |
|
|
欧规端子 TX+ TX- GND |
|
||
|
|
通讯线缆RVSP4*0.5双绞屏蔽线 |
|||||
|
|
实现FFU单台或群组控制和是否正常 |
|||||
|
|
具备与消防系统联动功能 |
|||||
|
指示灯 |
故障 |
|
|
|
附(橙色) |
|
|
运转 |
|
|
|
附(绿色) |
|
|
|
电源开关 |
控制盒附开关 |
|
|
|
ON/OFF |
|
|
箱体材质 |
|
|
|
|
镀铝锌AL-Z/不锈钢 SUS430 |
|
|
前置滤网 |
|
|
|
|
标配(不附) |
|
|
公母三角插头（含3M电源线） |
|
|
标配(不附) |
|
||
|
HEPA BOX 尺寸(FFU下拆框架) |
|
|
标配(不附) |
|
||
|
特点 |
|
|
|
‧附电流保护及马达内藏温度开关 |
||
|
|
|
|
‧保护控制回路 |
|||
|
备注 ： |
|
|
|
|
|
|
|
1.噪音值是在无响室内所测量，现场设计时应将反射音列入考虑。 |
|
|||||
|
2.以上标示规格，为不附前置滤网之测试条件。 |
|
|||||
|
3.如需选购品请订单备注说明。 |
|
|
|
|||

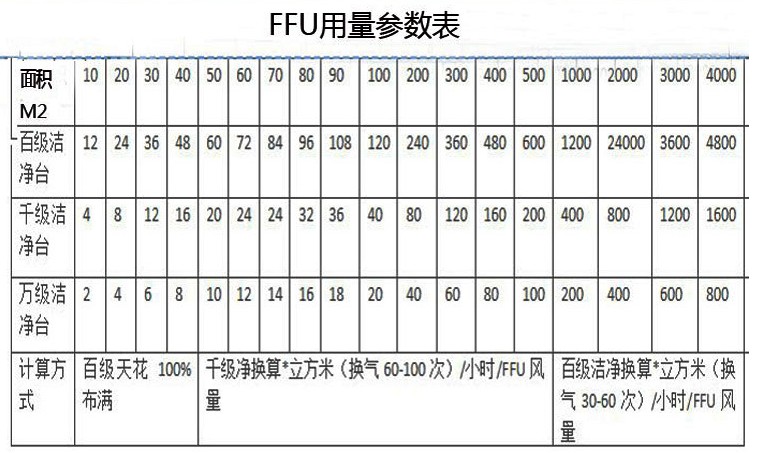

洁净室用FFU设计数量参考

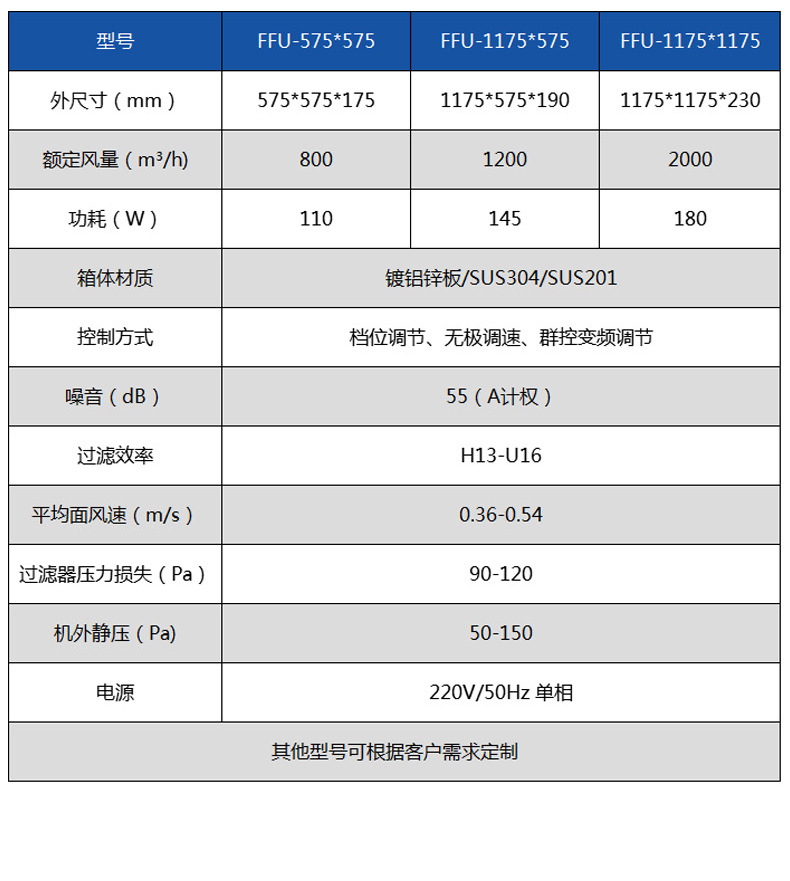

佰伦FFU设计标准参考：

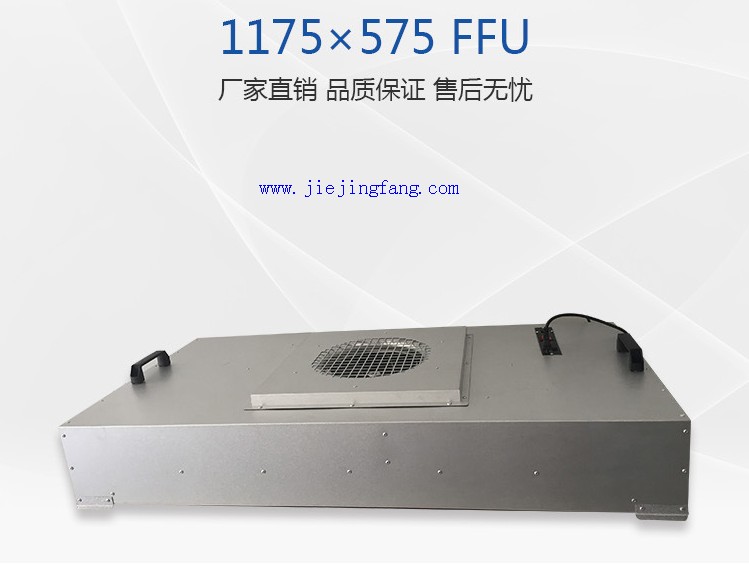

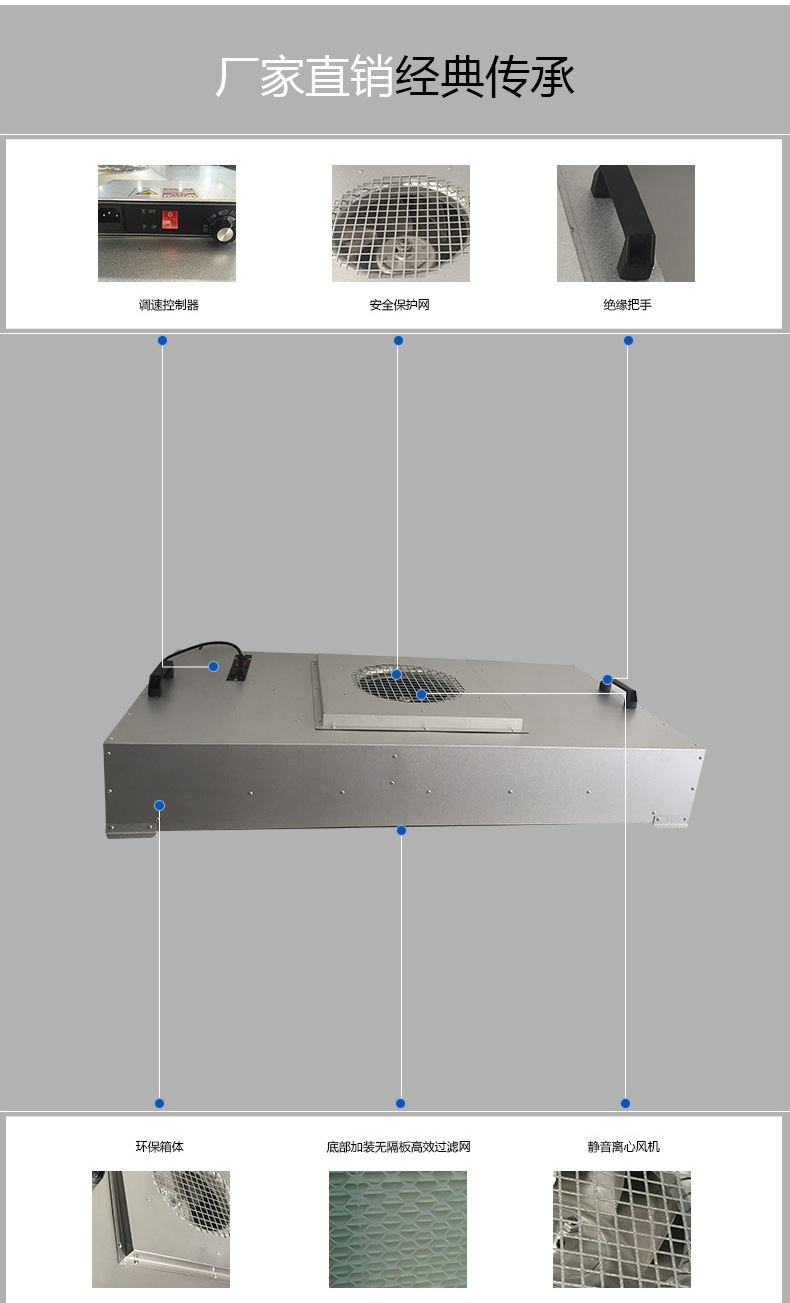

FFU图片" />
