如何使用FFU的sop系统


1. 目的

为确保空调系统正常运行,室内洁净度、温度、湿度、压差等重要参数符合设计要求,满足日常生产需要,更好的产品服务,特编写此操作规程。


2. 适用范围

A6-1  MEMS厂务整个空调FFU系统


3. 装置说明

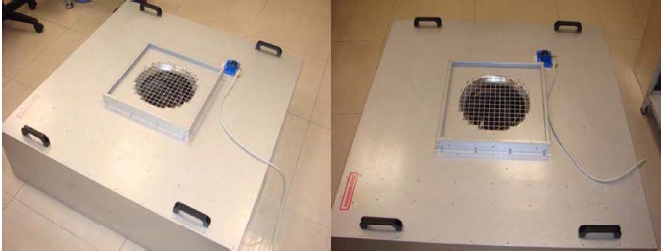

3.1规格4*4FFU正面

4*4FFU正面


3.2背面以及接线盒

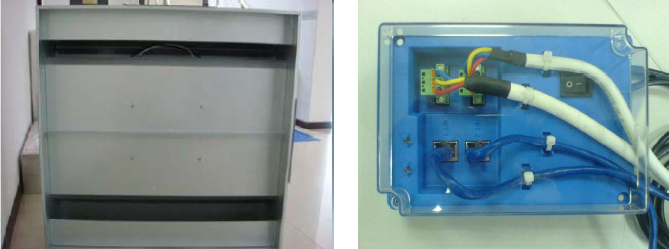

FFU背面以及接线盒

4. 系统操作说明及注意事项


4.1 安装说明:

安装前先开一天空调使室内空气清洁,然后关闭开始安装。风机和高效要在净房内拆封以免污染。先放置 AST II到龙骨上,要使 AST II的进风面向上、出风面在下面,再放置 FFU箱体到 AST II上,必须保证AST II在FFU箱体的边框内。各个步骤必须轻拿轻放,保证产品不在安装过程中损坏。AST II放置时要竖直放置,不能平放,且放置时要靠墙放置,否则会把AST II的滤纸摔坏。整个安装过程中安装人员必须佩戴无尘室专用手套,穿无尘服,防止人员污染过滤器和FFU箱体。搬动过滤器时要拿过滤器的边框,防止尖锐物体刺穿过滤器滤纸。



4.2 注意事项:

EC FFU的硬件连接和网络结构。elisa 7.0是一个建立在现有公用基础网络平台上,基于开放式标准能够实现综合无缝式信息传递和交互操作的多级别控制系统。

⑴主网关和次网关联合控制方式主网关和次网关通过TCP/IP协议与以太网上的服务器连接。主网关做为一个小型的智能信息处理器,负责管理系统中所有次网关和风机过滤单元(以后简称FFU)传递的操作信息。每个次网关具备8个通信接口,最多可以同时管理 248(8×31=248)台FFU,次网关之间可以依次串接起来,最多可以接32个次网关。所以一个主网关所能控制的最多FFU就是7936台。⑵主网关单独控制方式主网关有1个通信接口,如果FFU的数量少于31台则可以直接将FFU与通信接口连接。


4.3 操作说明:

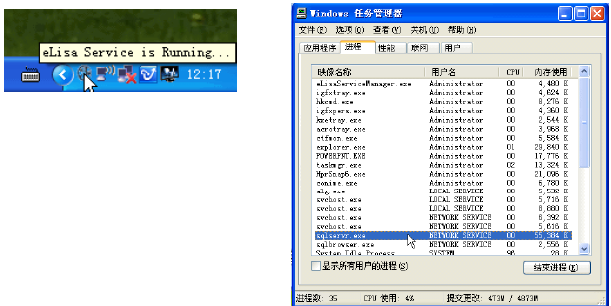

1、电脑启动时必须加载以下两个程序。如图。

(1) elisa service manager

(2) SQL server service manager

如何使用FFU的sop系统

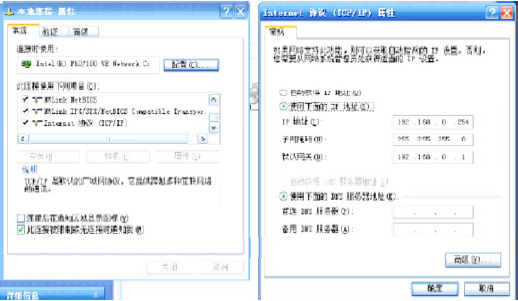

2、在“本地连接”中固定电脑的IP地址,不能设为“自动获得IP地址”。如图

如何使用FFU的sop系统

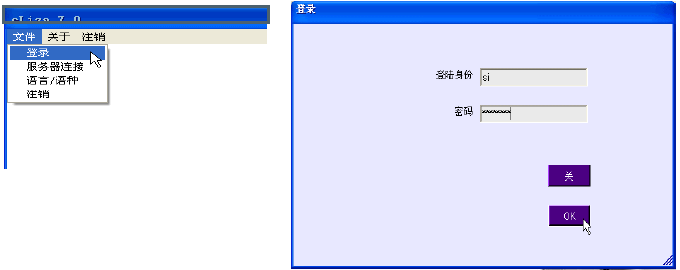

3、登陆用户点击电脑桌面“elisa7.0 manager”图标后点击“文件”->“登录”,输入用户名“si”密码“password”—>点击“submit”进入elisa管理界面。如图。

如何使用FFU的sop系统

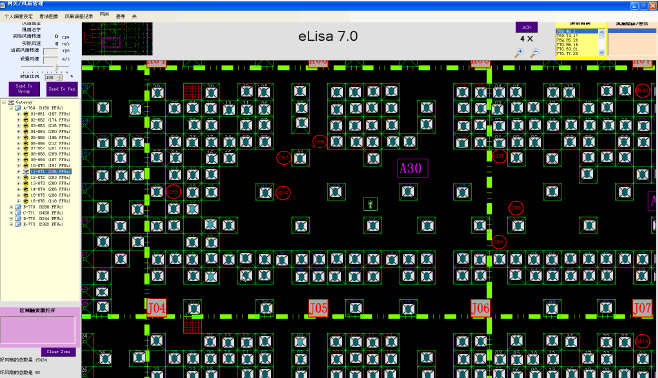

4、Gateway/Fan Management网关/风扇管理进入“网关/风扇管理”界面如下图。

如何使用FFU的sop系统



5、FFU布置说明

如何使用FFU的sop系统

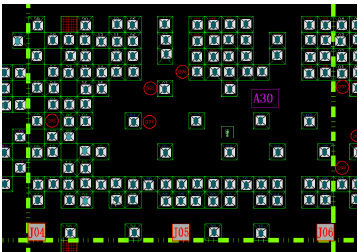

上图中每一个圆圈所在的方块表示一个FFU,每个FFU都按照设计要求被摆放在特定的地点,并且按照 FFU编码的不同被区分开。(注: FFU的编码,为了便于管理,每台FFU都有自己的编码,如“G03-F31”“G126-F05”等,其中“G03-F31”表示的意义是:此台FFU的组别是3,风扇地址是31。而“G126-F05”表示此台FFU组别是126,地址是5)



6、FFU调节

如何使用FFU的sop系统

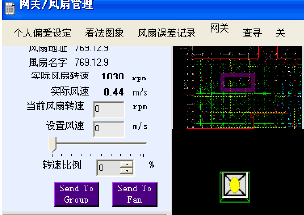

上图的图框中显示的是当前被选中的风扇的参数。管理者可以通过两种途径来调整此台FFU的风扇转速。( 1)在“当前风扇转速”中输入所需要的转速。( 2)在“转速比例”中输入0~100来调节当前风扇转速的比例。图中两个蓝色按钮的作用分别是将所设定的转速信息发送到此台FFU或者此台FFU所属的整组FFU。



7、FFU各颜色代表的意义

如何使用FFU的sop系统

从左边数第一个:FFU的转速小于955转的时候FFU的图标显示的颜色。第二个:FFU的转速在955到1100转之间时FFU的图标显示的颜色。 第三个:FFU大于1100转时的颜色。(以上的转速区间可以更改,在下文中说明) 第四个:FFU为0转。第五个:FFU马达损坏。第六个:FFU马达报警(解决办法:1、电源接触不良,可关掉电源,重新打开电源;2、马达内部硬件问题,更换新马达。) 第七个:FFU通信错误(中断,解决办法:1、现场查看FFU电源是否打开?2、用手持仪查看地址是否正确?3、以上无法解决问题,请更换新马达或通讯模块。)(具体可参考:http://www.jiejingfang.com/)


8、FFU参数调节

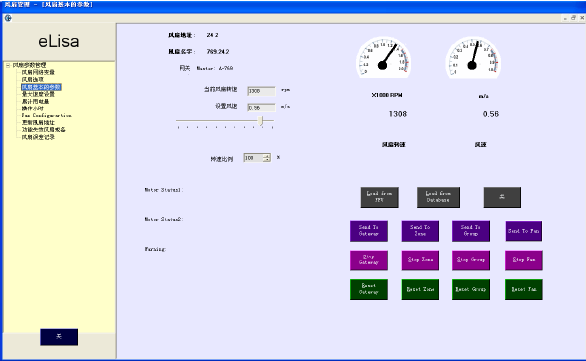

在“风扇基本参数”中可以看到和更改该FFU的转速信息,首先软件会从FFU中读取数据,然后管理者可以在转速栏中改变FFU的转速,并且将信息选择发送到不同的地方。从而实现对单个或整组或整个网关FFU的调速。也可以按照所设定转速的比率来调整FFU的转速。

FFU参数



9、FFU运行参数查看

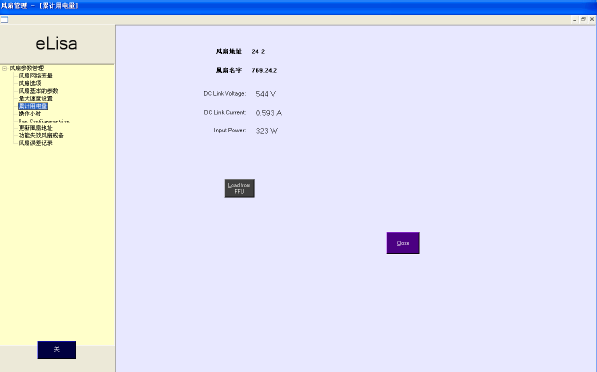

在下图中显示了当前FFU的即时电源电压,电流和功耗数值

FFU运行参数



在“操作小时”中读取FFU从开始运转到当前时间的累计工作小时。

FFU的sop系统" alt="如何使用FFU的sop系统" />




5. 异常处理事项

如何使用FFU的sop系统

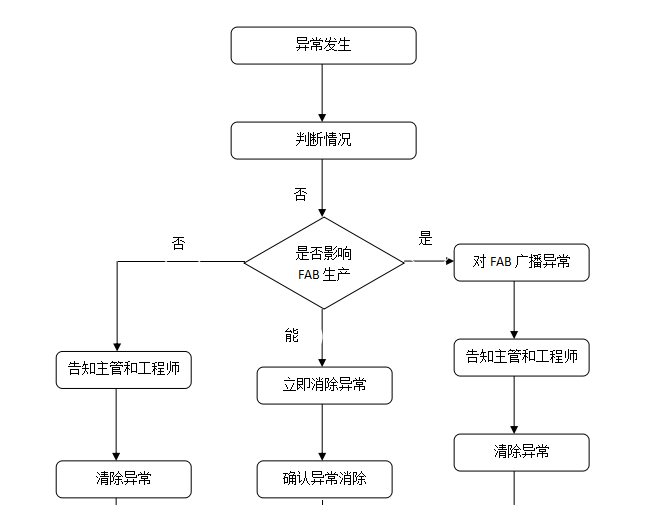

FFU异常处理



6. 相关设备规格

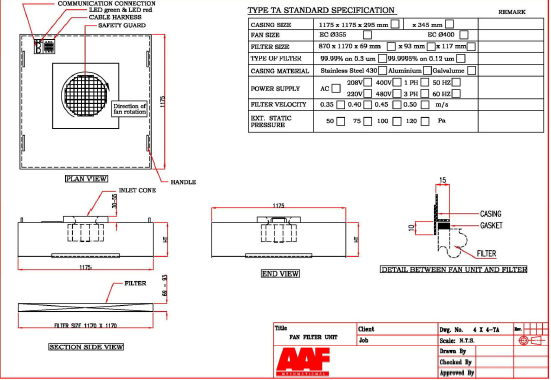

如何使用FFU的sop系统



7. 系统维修,保养校正周期及允收标准.

7.1每年对空调系统的FFU经行两次风速检测,风速出现差异时,应对FFU风机经行全面的检修并考虑更换高效过滤器。

7.2每年对空调系统中的FFU经行两次泄露率检测,如某一监测点读数异常,应更换改FFU高效过滤器,更换后重新做检测。

7.3日常检测洁净室粒子数目或微生物数目超标,应该对FFU的风速及高效过滤器经行检测

8. 安全作业标准

8.1 启动空调机组及相应的设备应为专职人员经行操作。

8.2 打开机组控制柜必须具备相应安全保障措施才能经行操作。

8.3 生产结束应先断热水系统,冷水系统再关排风机,最后关风机。

8.4 维修人员需要具备相应的操作资格,涉及电操作应两人以上人员操作。

8.5 现场施工必须穿戴好必要的劳保用品。

9. 附件
