FFU安装(图文说明)

文章来源:http://www.jiejingfang.com/  2013年01月30日  点击数:18605

FFU安装(图文说明)

FFU的安装和一般的高效过滤器安装有所不同,详细如下:

FFU安装的条件、环境及安装人员的服饰要求:

1、安装时洁净室内必须已经密闭,新风空调送洁净风需 3天左右,且室内保持清洁,无粉尘,所有龙骨已经安装并调平。

2、安装人员须配备洁净衣、洁净手套以防止人为的污染 FFU箱体及高效过滤器。

3、建议每组安装人员数量为6人。

4、由于高效过滤器使用超细玻璃纤维滤纸,滤料容易折断损坏而造成泄漏。故搬运,拆包装,安装过程中不得摔倒或碰撞过滤器,严禁作业人员手指或其他物体接触过滤器滤料。

 FFU安装

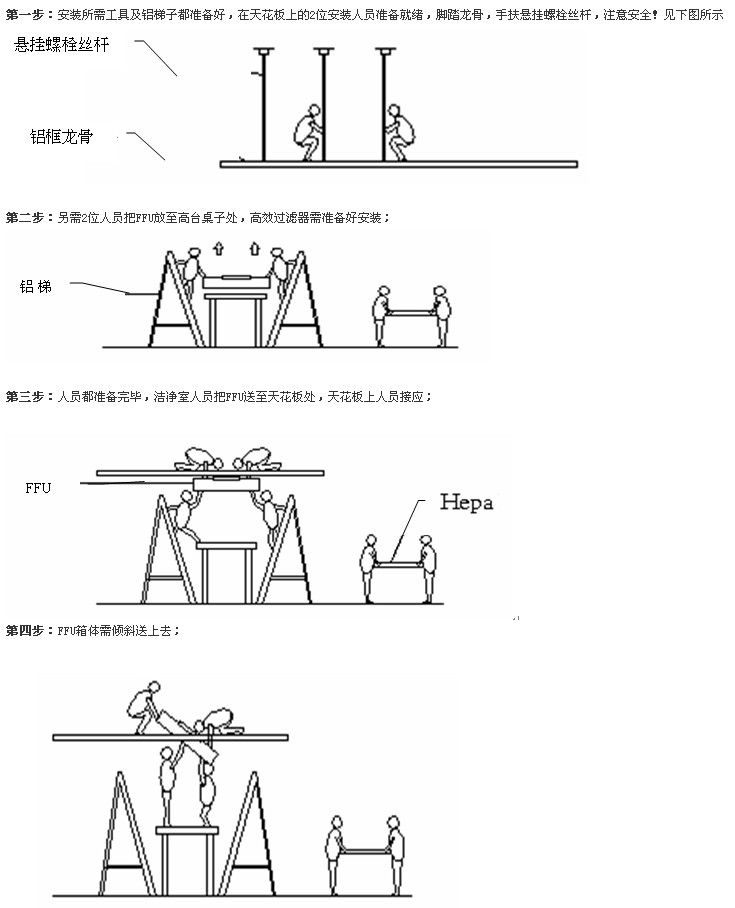

第一步:安装FFU所需工具及铝梯子都准备好,在天花板上的2位安装人员准备就绪,脚踏龙骨,手扶悬挂螺栓丝杆,注意安全!见下图所示



第二步:另需2位人员把FFU放至高台桌子处,高效过滤器需准备好安装;



第三步:人员都准备完毕,洁净室人员把FFU送至天花板处,天花板上人员接应;



第四步:FFU箱体需倾斜送上去;



第五步:天花板人员把FFU箱体抬起来,洁净室人员从下边安装高效过滤器,见下图所示



第六步:过滤器需打斜安装上去(注意高效过滤器迎风面方向);



第七步:高效过滤器安装平稳水平后,方向FFU箱体,检查四周是否全部压在高效过滤器上。


FFU安装详细图文说明如下:

FFU安装图示


FFU高效过滤器安装" alt="FFU高效过滤器安装" />
