百级层流罩|洁净层流罩

百级层流罩(又叫洁净层流罩是一种可提供局部百级洁净度的空气净化单元,是一种垂直单向流的、提供局部洁净百级环境的、无尘无菌净化设备;可灵活地按置在需要高洁净度的工艺点上方,以符合局部工艺点需要高洁净度的环境要求。洁净层流罩与土建式或装配式百级洁净室相比,具有投资省,上马快,对厂房土建要求低,安装简便,运转费用低等优点。

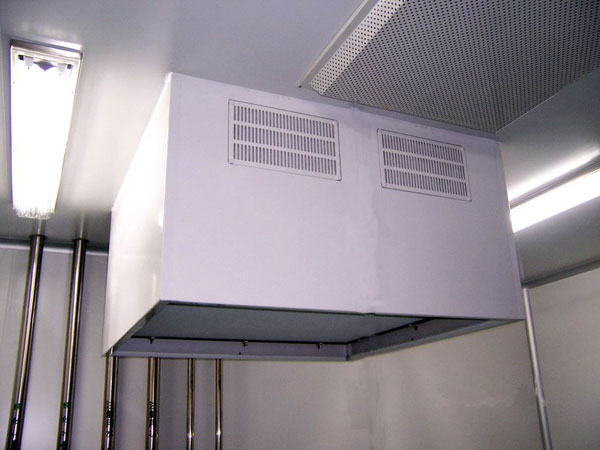

百级层流罩

百级层流罩用途

A可应用于制药、微生物研究和科学实验等场所专用的局部净化设备,它提供一种垂直单向气流,部分洁净空气在工作区循环,部分排出至附近区域,使工作区产生负压,防止交叉污染,用于保证工作区的高洁净度环境。

B在设备中进行粉尘、试剂称量、分装,可以控制粉尘、试剂外溢、上扬,防止粉尘、试剂对人体的吸入危害,还避免粉尘、试剂的交叉污染,保护外界环境及室内人员的安全。


百级层流罩工作原理

百级层流罩采用垂直单向流的气流形式,送风先要通过初效过滤器进行预过滤,将气流中的大颗粒粉尘粒子处理掉。经过预处理后的空气,再经过高效过滤器进行二次过滤,以起到充分保护高效过滤器的作用。在离心风机提供的压力下,通过高效过滤器,使之达到洁净要求。所有气流均经过高效过滤器处理,所以送风,排风均不带残余粉尘,避免了二次污染。由于在工作区域形成稳定的单向流,起到保护外部环境的作用。

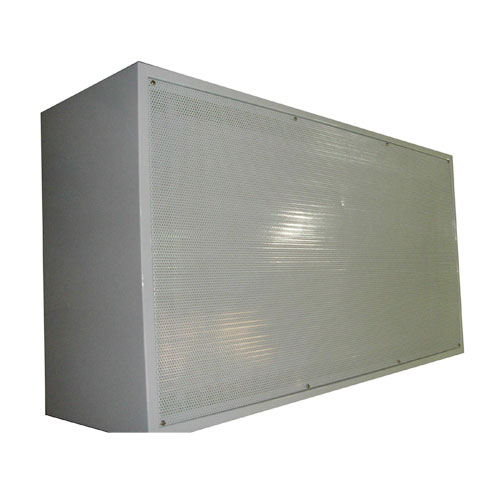

洁净层流罩


百级层流罩结构说明

洁净层流罩由sus304机箱、高效过滤器、可变风量风机组、风速和压差检测仪、照明组件等几大部件组成。机箱采用镜面无指纹不锈钢SUS304制作,钣金一体折弯制作成型,美观洁净,易于清洁消毒。

洁净层流罩采用了可调风量的风机系统,通过调节风机的工况,可使洁净工作区中的平均风速保持在额定的范围内(0.45m/s),采用不锈钢风速仪检测风速,并反回由控制器将风机风速恒定在设定值。

洁净层流罩气流流形为垂直流,空气自上而下流动,配有高效阻力检测压差表,实时检测高效阻力。

洁净层流罩有吊装式和支架安装式。送风面有孔板送风和均流膜送风两种方式。

洁净层流罩可以单个使用,也可多个连接组成带状洁净区域。层流罩是将空气以一定地风速通过高效过滤器后,形成均流层,使洁净空气呈垂直单向流,从而保证了工作区内达到工艺要求的洁净度。


百级层流罩特点

层流罩的整体设计思想为采用模块化设计,各单元单独组成,可设备化进行安装和调试。

在过滤器的安装形式与密封方面,液槽密封过滤器的安装结构,可从技术上保证过滤器下游无泄漏的空气污染,易于安装和更换。

风机箱采用外转子直联风机,易于安装与检修。在回风口可设置板式中效过滤,同时安装压差计,必要时方便更换。

静压箱部分,由于此处为正压结构,对吊顶内的密封要求不是非常高,故可简化对结构的要求。

照明采用泪珠式灯具,维修及更换具有通用性。

均流及送风面板,采用欧洲先进技术的进口高分子均流膜,具有阻力低,气流均匀及高透光性,可方便的进行清洁处理与安装。


百级层流罩技术参数

外型尺寸
AxBxH(mm)

工作尺寸
AxB(mm)

吊装尺寸
CxD
(mm)

额定
风量
(m3/h)

高校过滤器

照明
灯数

功耗
(KW)

重量
(kg)

尺寸(mm)

数量

1360x740x750

1220x610

1220x600

1200

610x610x90

2

1

1

~120

1630x1040x750

1220x915

1220x900

1800

915x610x90

2

1

1

~170

1970x740x750

1830x610

1830x600

1800

610x610x90

3

2

2

~170

1970x1040x750

1830x915

1830x900

2400

915x610x90

3

2

2

~220

2590x740x750

2450x610

2450x600

2400

610x610x90

4

2

3

~220

2590x1040x750

2450x915

2450x900

3000

915x610x90

4

2

3

~270

注:洁净层流罩可根据客户现场要求非标定制。
