FFU龙骨|洁净室龙骨吊顶系统

FFU龙骨其实就是洁净室模组化吊顶系统,我公司生产的该吊顶系统吸取国外同类产品之优点,根据国内洁净厂房的特点设计,使它具有安装简单、拆卸方便、可重复使用等特点。

由于组装及维护的方便性,洁净室FFU龙骨吊顶系统是目前最广为采用的系统。除了标准型在强度要考量FFU及灯具安装外还有日后上方管路设备之维修,性能上则是要保持良好的气密性。荷重型更是针室内制程需求选择更高强度或容许局部之补强设计,接头的设计允许安装消防洒水头及电源线之下确保其气密性。

FFU龙骨吊顶系统适用于局部层流系统、FFU系统和不同洁净级别的空气净化系统。



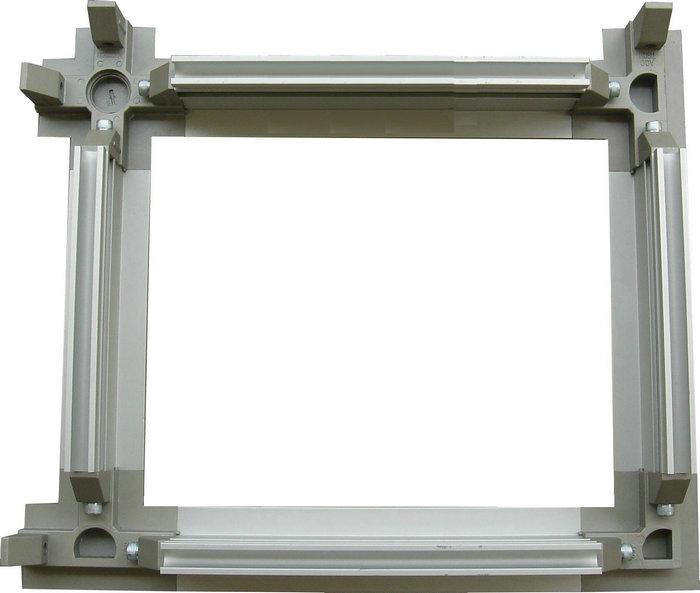

FFU龙骨


FFU龙骨特点

1、T-BAR:

1).采用6063铝合金,阳极处理10u以上

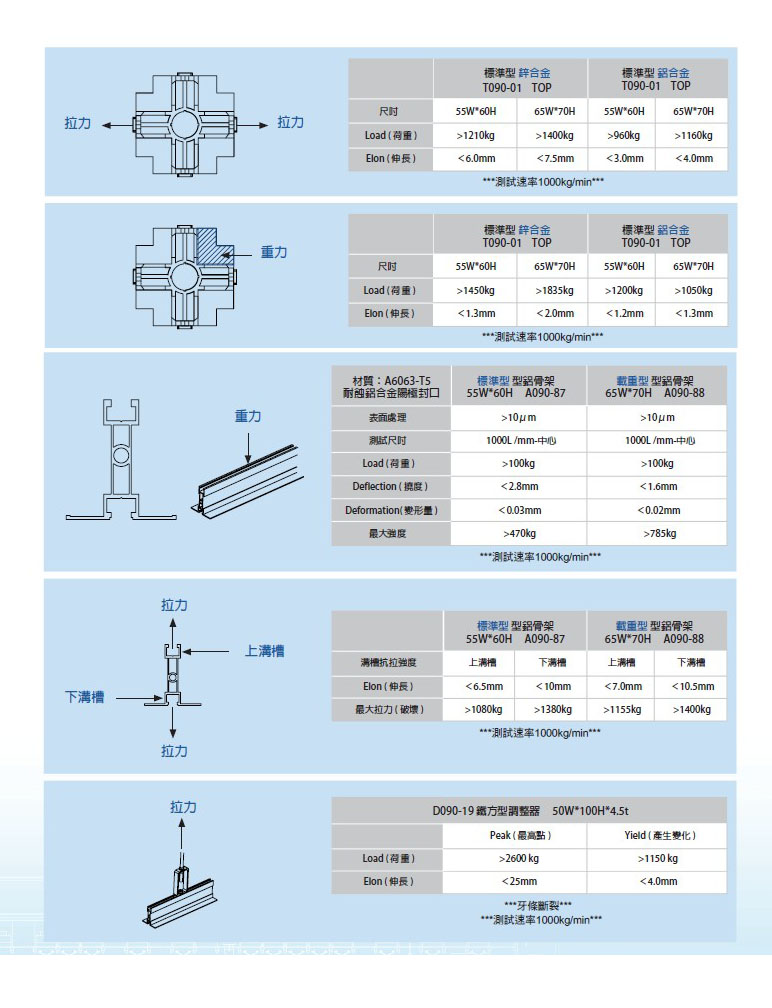

2).上槽口抗拉荷载为1160kg,下槽口抗拉荷载为1560kg

3).单支每一M荷重300kg时绕度6.27mm载重变形量为0.16mm



洁净室龙骨吊顶系统



2、接头:

1).采用锌合金压铸成型

2).表面经Epoxy处理

3).十字接头可加装消防洒水头及电线接头

4).水平强度承受610kg以上的拉力

5).垂直承受320kg以上的荷重,未破坏



3、系统扩充性:

可轻易安装高效过滤器,FFU灯具等设备


4、适用于CLASS1-10000以上


5、专门用于制药厂需求的液槽FFU龙骨,必须配合配套的液槽过滤器来配套使用。

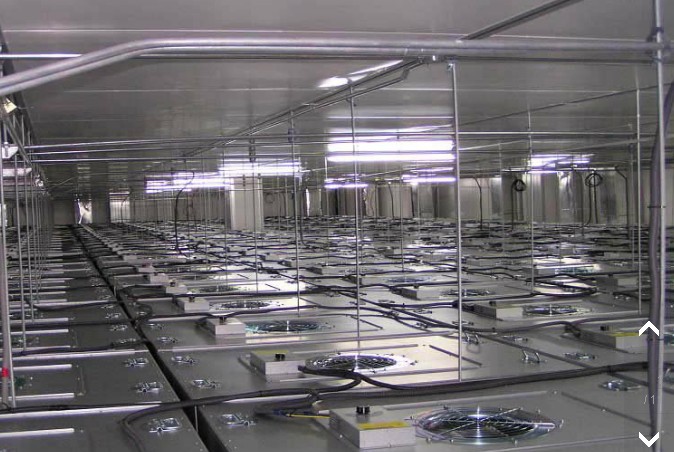

FFU龙骨安装效果图


FFU龙骨吊顶施工

1、工艺流程

核对基准线—核对基准标高线—吊杆预制—放样吊杆安装—吊杆安装—FFU龙骨预制—FFU龙骨安装—FFU龙骨水平调整—FFU龙骨定位—十字补强片安装—测量畸零龙骨尺寸—界面收边—FFU龙骨压盖安装—FFU龙骨水平调整

2、核对基准线

a.认真熟悉图纸,根据相关资料确认施工区域和十字基准线位置。

b.用经纬仪和雷射水平仪核对天花基准线。

FFU龙骨安装示意图

3、核对基准标高线

a.根据地面或高架地板确定天花的标高。

4、吊杆预制

a.根据层高,计算出各天花高度所需吊杆的长度,然后进行切割加工。?

b.加工后符合要求的吊杆再与方型调节器等配件预组。

5、放样吊杆安装:在十字基准线方向,先安装一排放样吊杆,在气密吊顶龙骨上标示出吊杆的位置。?

6、吊杆安装:放样吊杆安装完毕后,根据吊杆的位置开始大面积的吊杆安装,通过凸缘止滑螺母固定于气密吊顶龙骨上。

7、FFU龙骨预制

FFU龙骨预制时,保护膜不可撕除,内六角螺丝需紧固,预组面积适中即可。

8、FFU龙骨安装

将预制好的FFU龙骨整体吊装上吊杆预组好的T型螺丝上,方型调节器偏移十字接头中心150mm,将T型螺丝和凸缘止滑螺母锁紧。

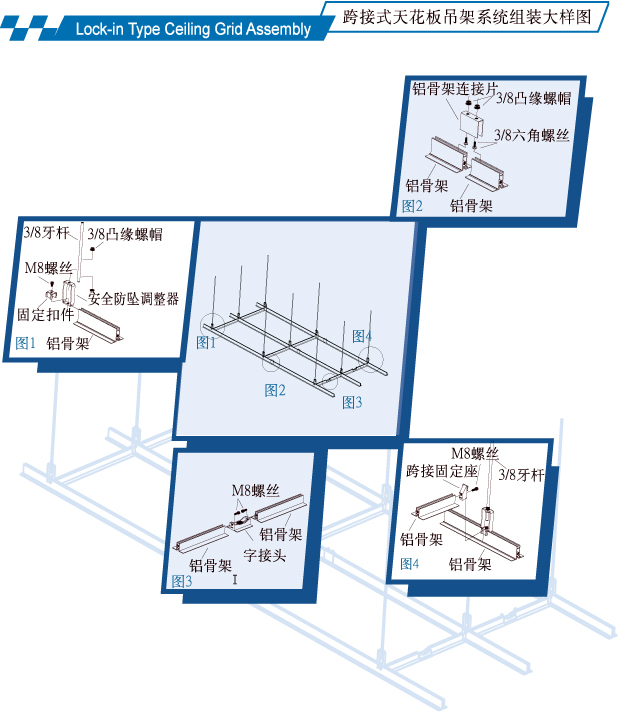

洁净室龙骨吊顶系统组装大样图



9、FFU龙骨水平调整

当龙骨施工一片区域后,要进行龙骨的水平调整,用雷射水平仪和接收器进行调整,水平差不得高于吊顶标高2mm,不得低于吊顶标高。

10、FFU龙骨定位

当龙骨安装一定区域后,需进行临时定位,用重锤矫正吊顶的中心与十字基准线,偏差需在一毫米范围内。可选择柱子或土建钢构和墙为定位点。



FFU龙骨规格说明



 FFU吊顶龙骨系统规格表

组合尺寸1500*750

 1200*600    1200*900    1200*1200   1500*750

铝骨料

标准型--55W*60H   载重型--65W*70H

吊挂方式

C型钢     C型钢

吊点

单吊点     双吊点

牙条

 1/4 ( 2)牙条     3/8 ( 3)牙条

镀锌调整器

铁制100*50*4.5t

接头

标准型(55W60H) 铝合金锌合金

载重型(65W70H) 铝合金锌合金

烤漆盲板

金属八折板厚度(mm)  1.6mm    2.0mm

金属复合板厚度(mm)  5.0mm

备注: ***以上数据单位为/mm***

FFU龙骨吊顶系统规格表
