普通FFU|超薄FFU风机过滤单元

普通FFU一般就是指采用交流电机的FFU风机过滤单元，我司生产的FFU厚度薄可到250MM，这种类型的FFU也叫超薄FFU，它是一种内配风机的吊顶用机组，用于乱流及层流洁净室内，具有可模块化连接使用的特点，FFU具有工作时间长，低噪声、免维护、震动小、可无级调速，风速均匀，安装方便等优点。

普通FFU/超薄FFU适用领域：广泛应用于半导体、电子、平板显示器、磁盘驱动的厂家和光学、生物工业等，洁净生产线、洁净工作台、洁净室、组装式洁净室和层流罩等地方。

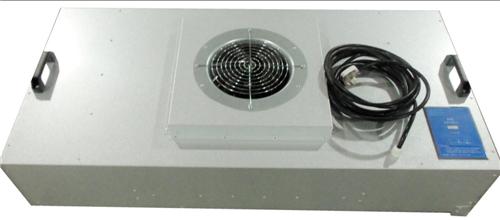

超薄FFU结构

超薄FFU特点

1.超薄FFU箱体和高效过滤器采用分体式设计,安装,更换高效更方便；

3.超薄FFU风机采用新加坡PCI直驱式离心风机,工作时间长达10万小时以上；

4.超薄FFU具有节能、计算机集中控制、运行稳定、噪声低、数字化调整等特性；

5.超薄FFU采用独特的风道风速均匀，整个出风面以0.45m/s-0.75m/s风速均匀送出。

6.超薄FFU壳体可选用镜面不锈钢、镀铝锌板、冷板静电喷塑制做美观大方；

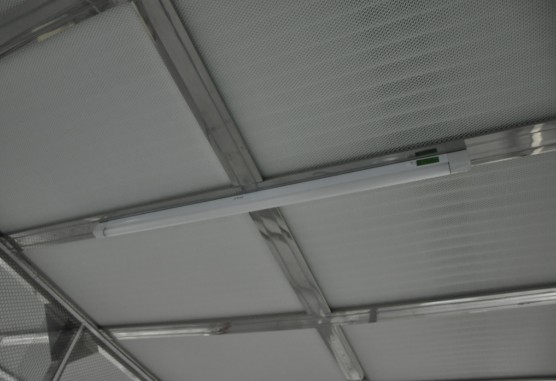

普通FFU安装示意图

我司生产的FFU产品特色

突出特点：寿命长、噪音低、免维护、震动小、档位调速、可上千台连控管制。

严格把关：产品出厂前均按国际标准ISO14644-1，用尘埃粒子计数器逐台扫描检测以确保质量。

性能可靠：采用进口EBM品牌内转子马达及直驱离心叶片和电气元器件。

型号齐全：根据输出静压有标准型和高静压型。

根据模数尺寸有1200x600,1200x900,1200x1200,1500x750。

根据箱体材质有锌铝涂层钢板（标准型）、不锈钢、铝板。

低噪音：科学的马达风机选型和转速设独特的导流和消间材料的应用、合理的尺寸设计，使FFU的噪音水平低于同类产品。

低微音:总振动速率均小于1mm/s，振幅不超过4um低能耗和低散热量，一流的风机品质和动平衡设计，以及箱体本身的零压损，使FFU的同样的输出工况时运行能耗和散热量低于同类产品。

超薄FFU技术参数

型号	FFU-1	FFU-2	FFU-3
FFU尺寸	610×1220×250（mm）	610×610×250（mm）	1175×575×250（mm）
高效过滤器尺寸	600×1210×69（mm）	610×610×69（mm）	1170×570×69（mm）
风量	2000m3/h	1000m3/h	1300m3/h
调速控制	无段式风量调整器可任意调整风量大小
电压/电流	单相220V/50Hz
输出功率	140W-240W
滤网效率	HEPA0.3μm99.99%以上
本体材质	SUS304/430镜面不锈钢钢板1.0T//PP/粉体烤漆钢板
重量	25KG	16KG	25KG

注：超薄FFU可根据用户需求非标定制。

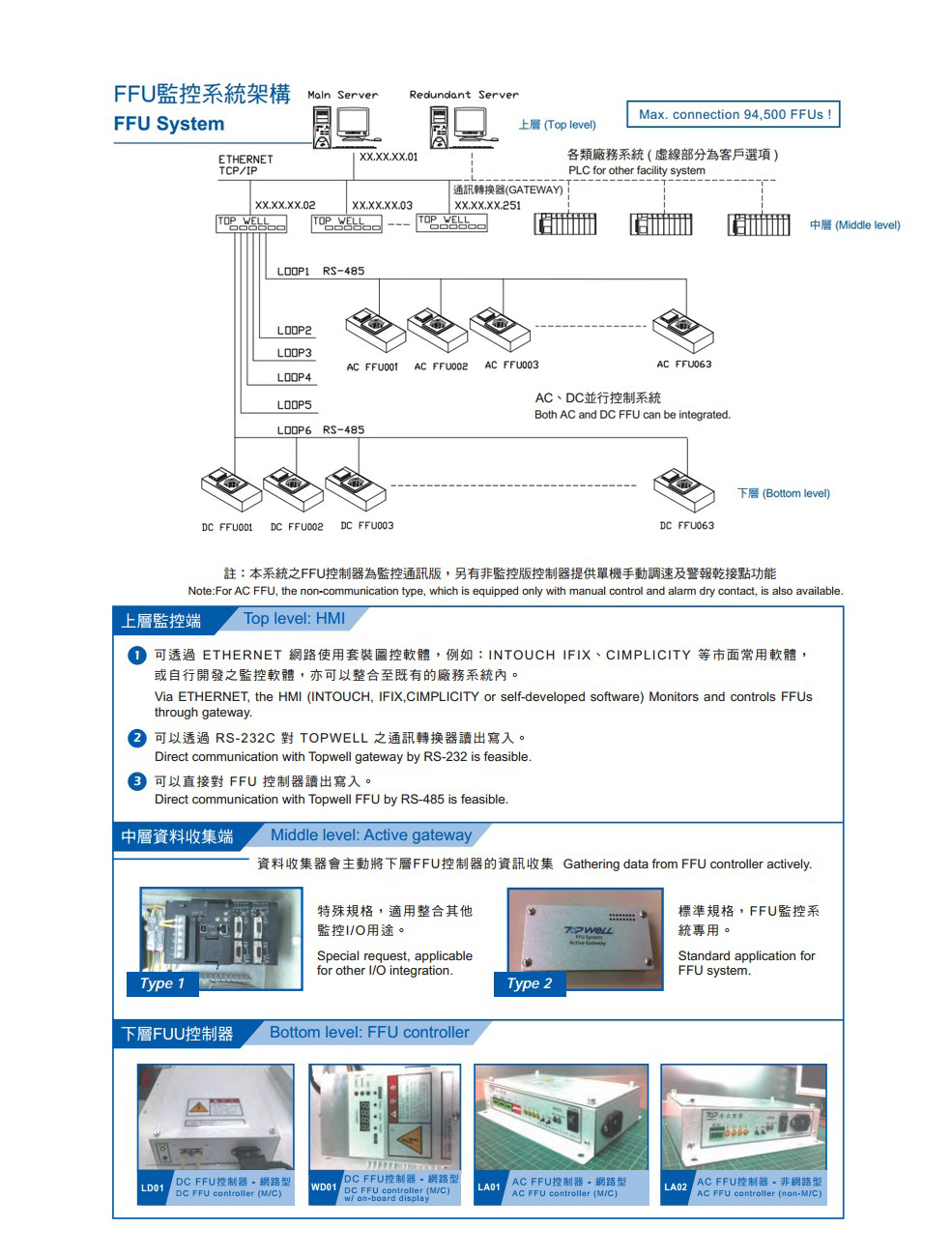

FFU中央监控系统配置说明

FFU中央监控系统包含主控电脑、图形接口操作软件、Active Gateway、FFU控制板，依据现场需求还可以整合触控面板及手动控制器。

单一监控系统最高可连接94,500台FFU，图形接口操作软件以视窗接口方式呈现，并配合现场位置以图形(颜色代表)方式表示每台FFU 的运转状态，方便管理者了解现场情况且能迅速明确的下达相关控制指令。
系统采用Active Gateway以太网路TCP/IP通讯方式,一个IP字段可连接250台Gateway, 对FFU。
Active Gateway 主动式直接对FFU控制板通讯采用RS-485网络控制，可连接378台FFU，即时又快速。Active Gateway 具有线上监视FFU之功能，可用浏览器直接显示监控，没有监控系统也能方便管理使用。
FFU控制器支援手动控制器与现场触控面板，可于现场进行FFU 测试及维修时之操作，亦可即时从电脑上得知目前的转速及FFU 运转状况。
FFU离线模式可单机设定四段或无段转速控制，方便没监控系统与维护使用。
