新型洁净棚改动工事参考

文章来源:http://www.jiejingfang.com/  2017年10月18日  点击数:4730
技术领域
本实用新型涉及洁净棚技术领域,具体为一种新型洁净棚改动工事
背景技术

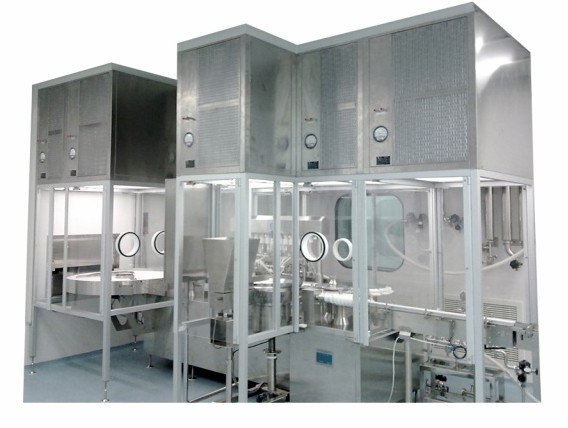

洁净棚是为最快速方便建立的一座简易洁净室,洁净棚具备多种洁净等级及空间搭配可以根据使用需求设计制作,因此其简便运用弹性大安装容易且施工期短以及可移性为其主要特点,洁净棚同时可针对在一般等级的洁净室中局部地区需要高洁净度的地方做局部增设以降低成本,洁净棚是一种可提供局部高洁净环境的空气净化设备。洁净棚主要由箱体、风机、初效空气过滤器、阻尼层、灯具等组成,外壳喷塑。

新型洁净棚改动工事参考

但是现有的洁净棚在设计过程中主要是针对固定的场地和环境进行的设计,无法方便的移动和拆装,增大了其安装成本,使得施工进度较为缓慢,在快速发展的今天,显然无法满足要求。
实用新型内容
针对以上问题,本实用新型提供了一种新型洁净棚改动工事,可扩展性强,重复利用价值高,可以有效解决背景技术中的问题。
为实现上述目的,本实用新型提供如下技术方案:一种新型洁净棚改动工事,包括框架和高效过滤器,所述框架的正面固定安装有壁板和连接三角板,且连接三角板设置在相邻的壁板之间,在连接三角板的底端固定安装有万向动轮,所述框架的上下两侧固定安装有PVC卡槽,在PVC卡槽的内部设置有自折件,自折件与PVC卡槽之间通过安装在其内部的自攻螺丝固定连接,所述自攻螺丝的上方固定安装有螺帽和螺栓,且螺栓设置在螺帽的内部;所述高效过滤器固定安装在框架的上方,在高效过滤器与框架之间设置有盖板,高效过滤器固定安装在盖板的上表面,所述高效过滤器的正面固定安装有离心风机,在离心风机的上方设置有进风法兰,所述进风法兰与离心风机之间设置有硬质外壳,离心风机通过安装在其外表面的硬质外壳与进风法兰固定连接。
作为本实用新型一种优选的技术方案,所述框架的外表面还设置有PVC垂帘。
作为本实用新型一种优选的技术方案,所述框架与高效过滤器之间固定安装有控制开关。
作为本实用新型一种优选的技术方案,所述硬质外壳的两侧设置有吊耳。
作为本实用新型一种优选的技术方案,所述万向动轮的数量为十个,十个万向动轮在连接三角板的底端均匀对称安置。
与现有技术相比,本实用新型的有益效果是:该新型洁净棚改动工事,通过设置框架,在框架的上下两侧设置有PVC卡槽,使得自折件固定安装在PVC卡槽的内部,设置自攻螺丝,同时配合安装在其上方的螺帽和螺栓,使得螺栓穿过螺帽与壁板固定连接,设置连接三角板,方便了相邻壁板之间的连接,组装式结构设计安装方便,大大缩短了安装时间,设置盖板,使得高效过滤器固定安装在盖板的上表面,设置进风法兰和离心风机,同时配合安装在其上方的硬质外壳和吊耳,具有长寿命、低噪音、免维护、震动小、可无级变速等特性,离心风机的质量可靠,工作寿命长,设置万向动轮,方便整体的移动过程,该新型洁净棚改动工事能够提供无尘环境,降低了安装成本,适用于无尘场所的使用。
附图说明
图1为本实用新型结构示意图;
图2为PVC卡槽结构图;
图3为高效过滤器结构图。
图中:1-框架;2-高效过滤器;3-壁板;4-连接三角板;5-万向动轮;6-PVC卡槽;7-自折件;8-自攻螺丝;9-螺帽;10-螺栓;11-盖板;12-离心风机;13-进风法兰;14-硬质外壳;15-PVC垂帘;16-控制开关;17-吊耳。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
实施例:
请参阅图1、图2和图3,本实用新型提供一种技术方案:一种新型洁净棚改动工事,包括框架1和高效过滤器2,框架1的正面固定安装有壁板3和连接三角板4,且连接三角板4设置在相邻的壁板3之间,在连接三角板4的底端固定安装有万向动轮5,框架1的上下两侧固定安装有PVC卡槽6,在PVC卡槽6的内部设置有自折件7,自折件7与PVC卡槽6之间通过安装在其内部的自攻螺丝8固定连接,自攻螺丝8的上方固定安装有螺帽9和螺栓10,且螺栓10设置在螺帽9的内部;高效过滤器2固定安装在框架1的上方,在高效过滤器2与框架1之间设置有盖板11,高效过滤器2固定安装在盖板11的上表面,高效过滤器2的正面固定安装有离心风机12,在离心风机12的上方设置有进风法兰13,进风法兰13与离心风机12之间设置有硬质外壳14,离心风机12通过安装在其外表面的硬质外壳14与进风法兰13固定连接。
其中,框架1的外表面还设置有PVC垂帘15。
其中,框架1与高效过滤器2之间固定安装有控制开关16。
其中,硬质外壳14的两侧设置有吊耳17。
其中,万向动轮5的数量为十个,十个万向动轮5在连接三角板4的底端均匀对称安置。
本实用新型的工作原理:
该新型洁净棚改动工事,通过设置框架1,在框架1的上下两侧设置有PVC卡槽6,使得自折件7固定安装在PVC卡槽6的内部,设置自攻螺丝8,同时配合安装在其上方的螺帽9和螺栓10,使得螺栓10穿过螺帽9与壁板3固定连接,设置连接三角板4,方便了相邻壁板3之间的连接,组装式结构设计安装方便,大大缩短了安装时间,设置盖板11,使得高效过滤器2固定安装在盖板11的上表面,设置进风法兰13和离心风机12,同时配合安装在其上方的硬质外壳14和吊耳17,具有长寿命、低噪音、免维护、震动小、可无级变速等特性,离心风机14的质量可靠,工作寿命长,设置万向动轮5,方便整体的移动过程,该新型洁净棚改动工事能够提供无尘环境,降低了安装成本,适用于无尘场所的使用。

以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等,均应包含在本实用新型的保护范围之内。
