FFU铝合金龙骨吊顶施工工艺标准

文章来源：http://www.jiejingfang.com/ 2016年03月23日点击数：6412

FFU铝合金龙骨吊顶施工工艺标准

1 适用范围

本工艺标准适用于洁净室FFU铝合金龙骨吊顶安装工程。

2 施工准备

2.1 设备材料的准备
2.1.1 FFU铝合金龙骨、锌合金接头（包括 L 型接头、T 型接头、十型接头）、跨接片（视实际情况使用，包括 L 型跨接片、T 型跨接片、十型跨接片）、内六角螺丝、方型调节器、T 型螺丝、法兰螺母、镀锌通丝、气密条、盲板。

2.1.2 FFU铝合金龙骨及相关配件进场时包装完好，外观无破损，尺寸规格符合相关规范要求，资料齐全。

2.2 施工工具的准备
2.2.1 电动工具：调速手电钻、铝型材切割机、吸尘器、电动扳手。
2.2.2 手动工具：丝锥、内六角扳手、升降车、搬运车、呆扳手。

2.2.3测量工具：钢卷尺、自动水平仪、激光水平仪，另外测量设备必须在检验有效期内。

2.3 施工条件的准备

2.3.1 熟悉施工图纸及设计说明，做好相关图纸会审记录。

2.3.2 FFU 铝合金龙骨吊顶施工前熟悉现场。
1）FFU 铝合金龙骨吊顶区域上部环氧涂装或彩钢板顶板安装完成且顶板水平调整完毕。
2）与相关单位确定标高基准点。
3）吊顶内水管、风管、桥架及设备安装结束，水管试压测试验收结束。

4）按吊顶设计标高对吊顶内管路、设备及其支架进行高度复核。

2.3.3 材料进场自检记录及材料报验（监理）资料的准备。

2.3.4 编制FFU 铝合金龙骨吊顶施工方案，对施工人员进行书面的安全及技术交底。

3 施工工艺

3.1 工艺流程

3.2 吊杆安装

3.2.1 熟悉图纸，吊杆采用 M10 镀锌通丝，有条件能够提前测量楼板高度时应根据吊顶高程图结合楼板高度定尺加工（为保证 FFU 安装后吊顶可以二次调平，吊杆需要分为两段且下端长度为 500mm）。

3.2.2 吊顶的标高（指 FFU 龙骨的下表面）在墙体四周标高的弹线要准确，具体弹线的方法采用激光水平仪或是水平管找平的方法（标高 1m 线，以工程移交标高控制线为基准，现场测量确定）。

3.2.3 吊顶工程用的吊杆和型钢断口应做防锈处理，油漆采用银粉磁漆。

3.2.4 吊杆的布局严格按照图纸施工，吊杆离FFU铝合金龙骨端部距离不得大于 200mm。

3.2.5 吊杆间距一般为 1200mm，吊杆长度不宜超过 3m（如吊杆长度超过 1.5m，设置反向支撑；超过 3m，设置二次钢结构）。

3.3 FFU 龙骨地面组装

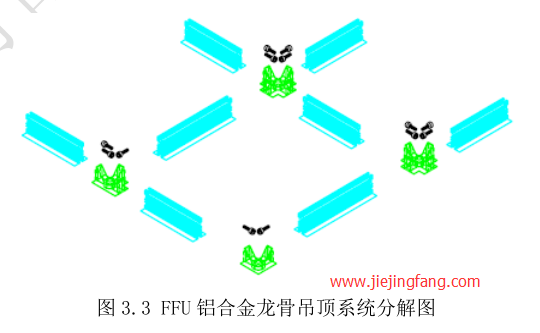

为了提高施工速度，尽可能合理、高效的施工，FFU 龙骨安装前先将原材料及连接附件运到施工区域内架空地板上，进行组装，然后再成片安装。组装时须紧固连接件的螺栓，以保证连接可靠，确保安全。FFU 龙骨组装时需要注意除吊点和连接件处，其他部位的保护膜尽量少破坏，以便减少今后清洁的工作量和难度。龙骨组装一般采用 3*3 的模数（3600*3600），不宜过大。组装时，应注意地面的平整，连接时内六角螺栓的松紧度应设置合理。FFU 龙骨地面组装参照图 3.3。

3.4 FFU 龙骨安装

FFU 龙骨安装时采用升降车或移动脚手架进行安装，龙骨安装时必须保证连接螺栓牢固可靠且吊杆与龙骨连接在一条直线上。此外 FFU 龙骨的吊装应由内向外，由中间向四周进行，以减少施工误差。

3.5 FFU 龙骨水平调整

3.5.1FFU 龙骨调平时必须统一基准线，并将已统一的基准线通过自动水平仪引至厂房所有结构柱，利用结构柱网将厂房切割为若干个标高控制小区域。

3.5.2仪器使用前必须经过校验，合格后方可使用，在使用过程中必须反复检查，测量人员须固定且持证上岗。

3.5.3固定检查：龙骨调平前必须对连接螺栓进行紧固，全部检查合格后方可进行调平。

3.5.4垂直度调整：龙骨调平前须先调整吊杆垂直度，包括综合支架吊杆（综合支架安装前调平完成）和龙骨吊杆（龙骨安装前调平完成）。

3.5.5仪器固定：调平时仪器需放置在固定无振动处，可采用托架与结构柱进行固定。

3.5.6综合支架调平：龙骨调平前必须完成对综合支架调平工作且应在综合支架下部吊杆安装前调平完成，平整度须在±5mm 以内。

3.5.7粗调平：在 FFU 安装之前须进行龙骨平整度粗调工作，使龙骨平整度达到±10mm 以内，调平需要使用激光水平仪对每个吊点进行调节。调节时可先从起吊块的四周边开始，保证四周高度调节准确，中间的吊点可用长标尺来检验。 3.5.8精调平：在 FFU 安装之后进行龙骨平整度精调工作，使龙骨平整度达到± 5mm 以内。

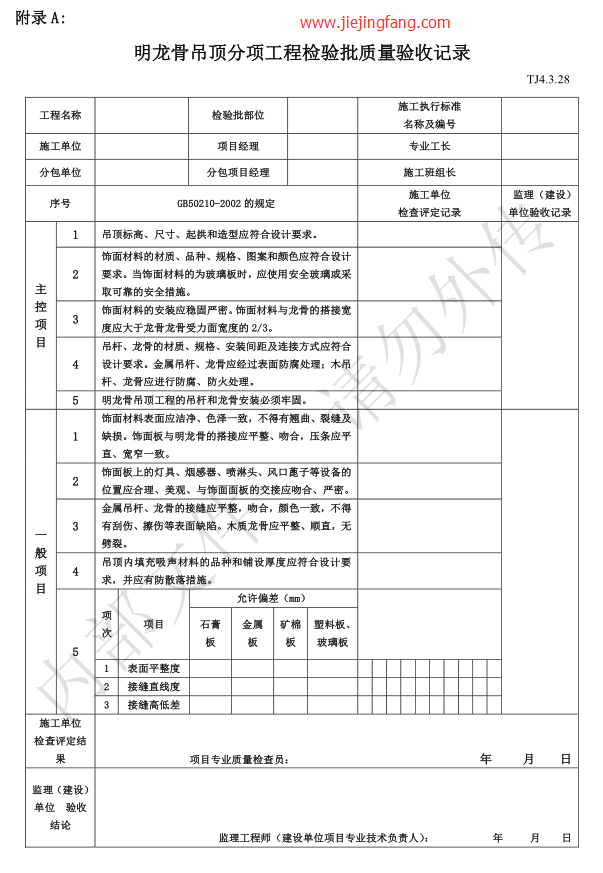

4 质量标准

4.1吊顶龙骨、吊杆材料、规格符合设计要求；

4.2龙骨间相关节点安装牢靠，吊挂件符合产品组合要求；

4.3龙骨安装顺直，无变形，龙骨安装水平度误差为±5mm。

5 成品保护及安全环保措施

5.1FFU 吊顶施工完毕，其它专业施工未必完成，因此必须要对成品进行保护。否则将对整个工程的质量造成不良影响。可采用塑料布将 FFU 龙骨包裹起来，以防划伤或污染。

5.2FFU 龙骨严禁硬物碰撞，对可能会被破坏的区域需挂有保护标志,必要时采取防护措施，可采用缠绕膜进行缠绕保护。

5.3在已安装完成的 FFU 龙骨吊顶上进行施工时，需另行铺设人流通道，严禁直接踩踏龙骨，必要时可安排专人值班监护。

6 施工注意事项

6.1根据图纸设计，FFU 铝合金龙骨吊顶安装单元和架空地板安装单元中心对缝，安装过程中需检验两者之间垂直方向的一致性。

6.2 当 FFU 铝合金龙骨吊顶安装面积超过厂房相邻结构柱间距时，需要对已安装部分进行临时定位。临时定位宜以厂房相邻四根结构柱间面积为固定单元，随安装进度向后依次进行。

6.3安装过程中需要保证吊杆的垂直度，使吊杆均匀受力，以减少 FFU 龙骨的平面位移和不均匀下垂。
