洁净室FFU吊顶龙骨系统安装施工图解

文章来源:http://www.jiejingfang.com/  2016年01月25日  点击数:1838

洁净室吊顶龙骨系统根据洁净厂房的特点设计,具有加工简单,组装及拆卸方便,便于洁净室建成后的日常维护工作。吊顶系统模块化设计,可塑性大,即可工厂化生产,又可以现场裁切,加工施工污染大大减少 ,且系统强度高,可在上面行走,特别适用于高洁净区域,如电子,半导体,医药行业。

关于FFU龙骨我们最先接触的是FFU安装图文说明,里面就是说到FFU是如果安装在龙骨上的,今天主要向大家介绍FFU龙骨的图文安装说明。


FFU吊顶龙骨系统组成:

1.T-bar:

1)T形结构, 干式吊顶, 阳极铝材料, 表面电泳处理.

2)T-bar十字接头处可安装喷淋头,烟感器及照明灯的电线

3)T-bar 下面可安装洁净室泪珠照明灯

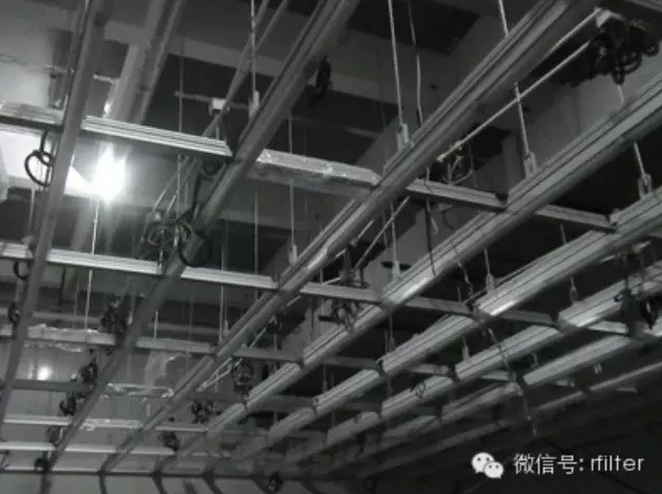

洁净室FFU龙骨

洁净室FFU龙骨Tbar


2.接头:

1)连接件包括十字接头,T形接头, 转角接头,锌合金材料制作, 整个系统由螺纹紧固的连接成一个整体。

2)镀锌全丝吊杆, 带调整器可调整吊顶的高度, 通过夹子和螺母连接.

3)螺丝螺母均为镀锌材料


3.系统可扩充性:

可方便的安装高效过滤器,FFU等。

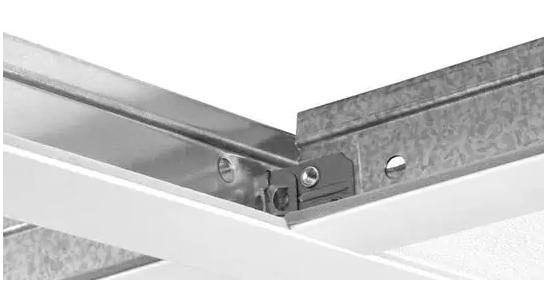

FFU龙骨角

洁净室龙骨连接节点(洁净室吊顶示意图)


洁净室龙骨连接节点

1.核对基准线—核对基准标高线—吊杆预制—放样吊杆安装—吊杆安装—吊顶龙骨预制—吊顶龙骨安装—吊顶龙骨水平调整—吊顶龙骨定位—十字补强片安装—测量畸零龙骨尺寸—界面收边—吊顶龙骨压盖安装—吊顶龙骨水平调整

2、核对基准线

a.认真熟悉图纸,根据相关资料确认施工区域和十字基准线位置。

b.用经纬仪和雷射水平仪核对天花基准线。


3、核对基准标高线

a.根据地面或高架地板确定天花的标高。


4、吊杆预制

a.根据层高,计算出各天花高度所需吊杆的长度,然后进行切割加工。


5、加工后符合要求的吊杆再与方型调节器等配件预组。


6、吊杆安装:放样吊杆安装完毕后,根据吊杆的位置开始大面积的吊杆安装,通过凸缘止滑螺母固定于气密吊顶龙骨上。


7、吊顶龙骨预制

龙骨预制时,保护膜不可撕除,内六角螺丝需紧固,预组面积适中即可。


8、吊顶龙骨安装

将预制好的吊顶龙骨整体吊装上吊杆预组好的T型螺丝上,方型调节器偏移十字接头中心150mm,将T型螺丝和凸缘止滑螺母锁紧。


9、吊顶龙骨水平调整

当龙骨施工一片区域后,要进行龙骨的水平调整,用雷射水平仪和接收器进行调整,水平差不得高于吊顶标高2mm,不得低于吊顶标高。


10、吊顶龙骨定位

当龙骨安装一定区域后,需进行临时定位,用重锤矫正吊顶的中心与十字基准线,偏差需在一毫米范围内。可选择柱子或土建钢构和墙为定位点。
