层流罩使用说明书

文章来源:http://www.jiejingfang.com/  2015年07月13日  点击数:2942

一、层流罩概述:

1. 用途:洁净层流罩是一种可提供局部高洁净度环境的空气净化

单元,可灵活安装在需要高洁净度的工艺上方。洁净层流罩可以单个使用,也可多个组成带状洁净区域。该装置是一种顶、侧或底进风,底部送风的单向流净化设备,可广泛用于电子、制药、精密仪器、科研等领域。

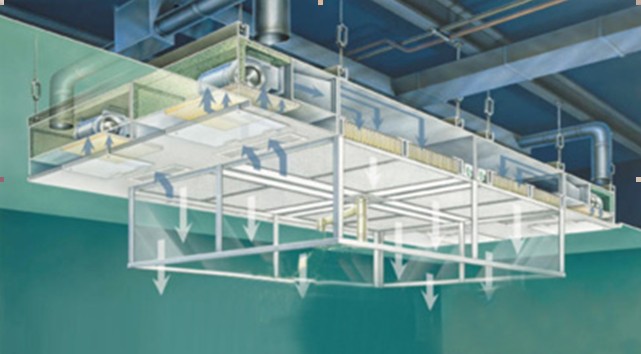

2. 原理:洁净层流罩是风机以一定的风速将经过预过滤后的空气

压入静压箱,再经高效过滤器后由阻尼层均压,使洁净空气流呈垂直单向流送入工作区,从而保证了工作区内达到工艺要求的洁净度。

3. 结构:洁净层流罩有风机外接,风机上装和风机旁装三种,

安装方式有悬挂式、落地支架式和移动式三种。结构可分壁板式、全铁壳喷漆(塑)、内胆铁壳外不锈钢以及全不锈钢等多种形式,用户可根据需要选择。

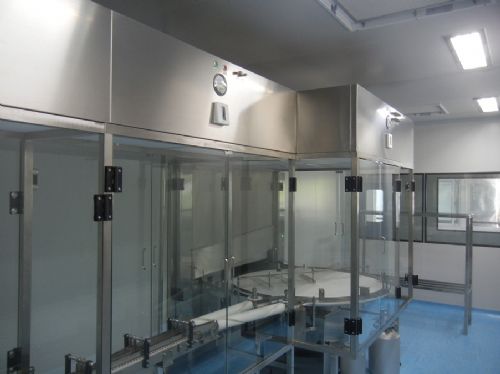

层流罩

二、层流罩技术参数

洁净度:对于粒径≥0.5微米的尘埃 ≤3.5颗/升

(FED209E)100级

外形尺寸:1500X2000X2600  净化区尺寸:1500X2000

额定风量:5000m3/h        平均风速:0.45m/s(可调节)

功率:0.8KW              电源:AC 220V/50Hz

噪声:≤65dB(A)



三、层流罩配置清单

序号

名称

规格

数量

备注

1

风机

SP-FFU500

2



2

高效过滤器

820X644X90

4

Rfilter

3

初效过滤器

900X400X20

3

Rfilter

4

照明

T5  28W

2

飞利浦

5

调速开关

ZZ50150150

1

ALN阿尔诺

6

压差表

0-500Pa

1

DWYER

四、设备结构图(见附件)

层流罩结构

五、使用说明

前提:请确保接线正确及进线电压正确。

压差表:监测高效过滤器的使用状况,当压差指示达到初阻力两倍的时候,表示高效过滤器需要更换。

风量开关:

1. 通过调节旋钮来改变风机风量大小并可以通过旋转按钮开关风机。

2. 通过切换“低”“中”“高”按键改变风量大小。

 照明:未配备。
