什么是FFU?

文章来源:http://www.jiejingfang.com/  2015年04月23日  点击数:6532
一、FFU是什么?

1、FFU是FAN FILTER UNIT的缩写,中文称作“风机过滤器单元”,也就是将风机和过滤器组合在一起构成自身能提供动力的末端净化设备。
2、上个世纪六十年代,美国新墨西哥州Sandia国家实验室的科学家们利用HEPA过滤的方法研制成功了层流技术,其后商用FFU陆续在美国一些手术室及工业厂房得到广泛的应用 。
3、1984年,在亚洲才出现大规模应用FFU的事例 (俭5000台)。
4、主要洁净室系统:风管系统,FFU系统和轴流风机系统。

二、相比风管系统的优点
⑴灵活性
⑵可再利用性
⑶负压通风
⑷缩短建设周期
⑸减少运行成本
⑹节省空间

三、FFU的外观
1、分体式:使超薄FFU风机过滤单元变得方便,减小了安装过程中的劳动强度。

2、整体式:增加了FFU的密封性,有效防止了泄漏;有利于降低噪音;有利于减小振动。

整体式FFU分体式FFU

                     整体式FFU                                               分体式FFU


四、FFU的构造


五、FFU的构造-箱体

1、常用材质
Galvalume     SUS430      Alloy Al

镀铝锌不锈钢430铝合金
     镀铝锌                              不锈钢430                            铝合金

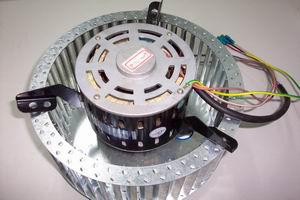

六、FFU的构造-风机


外转子后驱动式:   (推荐使用)iwuchen结构紧凑, 效率高, 寿命长, 静压高, 噪音低


外转子后驱动式

传统内转子前倾式:结构复杂, 效率低, 寿命短, 静压低,噪音高

传统内转子前倾式

七、FFU的构造-马达

交流马达(AC-Alternating Current):  结构简单、制造方便、运行可靠、价格低廉、使用寿命长;有单相电和三相电两种,通过电源换相不断产生磁力驱动;(具体可参考:http://www.jiejingfang.com/
直流马达(DC-Direct Current):结构复杂, 造价高,易故障;通过电枢定向转动产生磁力驱动,俗称有刷电机;

马达故障现象:a.三相电缺相:可能供电网缺相b.轴承损坏:机械故障等c.过载:风扇被卡等d.三相不平衡:三个回路负载不平衡


八、FFU的构造-直流马达

FFU的构造-直流马达


九、FFU的构造-EC马达

FFU的构造-EC马达

十、FFU的构造-外转子马达

FFU的构造-外转子马达


十一、FFU的构造-过滤器

1、预过滤器:过滤大颗粒尘粒,不织布,初效滤网,滤网框架
2、高效过滤器:HEPA/ULPA(高效/超高效)例:H14,效率为99.999%@0.3um
3、化学滤网(Chemical Filter)
除氨,硼,有机气体等,一般安装于进气口,同预过滤器安装方法
FFU的构造-过滤器
